ระบบการทำงานของเครื่องปรับอากาศ

ขออธิบายหลักการทำงานของเครื่องปรับอากาศที่ใช้กันอย่างแพร่หลายที่สุดในบ้านพักอาศัย และอาคารสำนักงานขนาดเล็ก ซึ่งก็คือ ระบบอากาศทั้งหมด (All-air system)

หลักการทำงานของแอร์นั้นง่ายๆ หากจะลองจินตนาการเป็นภาพหละก็ ประมาณว่า เรานำแอลกอฮอล์มาทาที่แขน หรือทาที่มือ(คล้ายๆเจลล้างมือ) พอซักพักแอลกอฮอจะระเหยไปในอากาศ ซึ่งขณะที่มันระเหยนั้น มันจะดูดซับความร้อนบริเวณผิวหนังของเราออกไปด้วย ทำให้เรารู้สึกเย็น พร้อมทั้งเปลี่ยนสถานะจากแอลกอฮอเหลว กลายเป็นไอ ซึ่งหลักการทำความเย็นของเครื่องปรับอากาศก็คล้ายๆกัน

แต่ก่อนที่เราจะเรียนรู้กลไกการทำงานของเครื่องปรับอากาศ เราควรทราบก่อนว่าส่วนประกอบที่สำคัญของระบบการทำการความเย็น (Refrigeration Cycle) มีอะไรบ้าง ซึ่งกระบวนการทำความเย็นนั้นมีองค์ประกอบหลักๆอยู่ (หัวใจหลัก) 4 ส่วนได้แก่

  1. คอมเพรสเซอร์ (Compressor) ทำหน้าที่ขับเคลื่อนสารทำความเย็น หรือน้ำยา (Refrigerant) ในระบบ โดยทำให้สารทำความเย็นมีอุณหภูมิ และความดันสูงขึ้น
  2. คอยล์ร้อน (Condenser) ทำหน้าที่ระบายความร้อนของสารทำความเย็น
  3. คอยล์เย็น (Evaporator) ทำหน้าที่ดูดซับความร้อนภายในห้องมาสู่สารทำความเย็น
  4. อุปกรณ์ลดความดัน (Throttling Device) ทำหน้าที่ลดความดันและอุณหภูมิของสารทำความเย็น โดยทั่วไปจะใช้เป็น แค็ปพิลลารี่ทิ้วบ์ (Capillary tube) หรือ เอ็กสแปนชั่นวาล์ว (Expansion Valve)

A

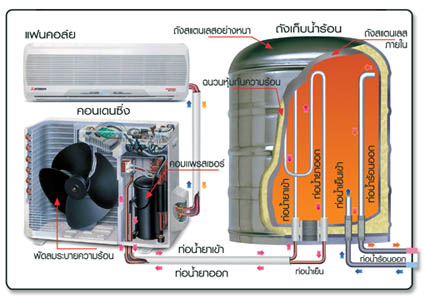

ระบบการทำความเย็นที่เรากำลังกล่าวถึงคือระบบอัดไอ (Vapor-Compression Cycle) ซึ่งมีหลักการทำงานง่ายๆคือ การทำให้สารทำความเย็น (น้ำยา) ไหลวนไปตามระบบ โดยผ่านส่วนประกอบหลักทั้ง 4 อย่างต่อเนื่องเป็น วัฏจักรการทำความเย็น (Refrigeration Cycle) โดยมีกระบวนการดังนี้

  1. เริ่มต้นโดยคอมเพรสเซอร์ทำหน้าที่ดูดและอัดสารทำความเย็นเพื่อเพิ่มความดันและอุณหภูมิของน้ำยา แล้วส่งต่อเข้าคอยล์ร้อน
  2. น้ำยาจะไหลวนผ่านแผงคอยล์ร้อนโดยมีพัดลมเป่าเพื่อช่วยระบายความร้อน ทำให้น้ำยาจะที่ออกจากคอยล์ร้อนมีอุณหภูมิลดลง (ความดันคงที่) จากนั้นจะถูกส่งต่อให้อุปกรณ์ลดความดัน
  3. น้ำยาที่ไหลผ่านอุปกรณ์ลดความดันจะมีความดันและอุณหภูมิที่ต่ำมาก แล้วไหลเข้าสู่คอยล์เย็น (หรือที่นิยมเรียกกันว่า การฉีดน้ำยา)
  4. จากนั้นน้ำยาจะไหลวนผ่านแผงคอยล์เย็นโดยมีพัดลมเป่าเพื่อช่วยดูดซับความร้อนจากภายในห้อง เพื่อทำให้อุณหภูมิห้องลดลง ซึ่งทำให้น้ำยาที่ออกจากคอยล์เย็นมีอุณหภูมิที่สูงขึ้น (ความดันคงที่) จากนั้นจะถูกส่งกลับเข้าคอมเพรสเซอร์เพื่อทำการหมุนเวียนน้ำยาต่อไป

belvedere_villa_agios_stefanos

หลังจากที่เรารู้การทำงานของวัฏจักรการทำความเย็นแล้วก็พอจะสรุปง่ายๆได้ดังนี้

  1. สารทำความเย็นหรือน้ำยาแอร์ ทำหน้าที่เป็นตัวกลางดูดเอาความร้อนภายในห้อง (Indoor) ออกมานอกห้อง (Outdoor) จากนั้นน้ำยาจะถูกทำให้เย็นอีกครั้งแล้วส่งกลับเข้าห้องเพื่อดูดซับความร้อนอีก โดยกระบวนการนี้เกิดขึ้นอย่างต่อเนื่อง ตลอดการทำงานของคอมเพรสเซอร์
  2. คอมเพรสเซอร์ เป็นอุปกรณ์ชนิดเดียวในระบบที่ทำหน้าที่ขับเคลื่อนน้ำยาผ่านส่วนประกอบหลัก คือคอยล์ร้อน อุปกรณ์ลดความดัน และคอยล์เย็น โดยจะเริ่มทำงานเมื่ออุณหภูมิภายในห้องสูงเกินอุณหภูมิที่เราตั้งไว้ และจะหยุดทำงานเมื่ออุณหภูมิภายในห้องต่ำกว่าอุณหภูมิที่เราตั้งไว้ ดังนั้นคอมเพรสเซอร์จะเริ่ม และหยุดทำงานอยู่ตลอดเวลาเป็นระยะๆ เพื่อรักษาอุณหภูมิห้องให้สม่ำเสมอตามที่เราต้องการ
